读懂工程图纸中主要技术参数
作者:zy  发布时间:2014-9-10  浏览次数:1257

门式刚架组成

主结构——柱、主梁、楼面梁、托梁、抗风柱、吊车梁(行车梁)、女儿墙立柱

次结构——支撑体系(包括水平支撑、柱间支撑、系杆、制动桁架)、天沟、屋面檩条、墙面檩条、拉条、撑管

连接件——高强螺栓、普通螺栓、花篮螺栓、自攻螺丝、铆钉等

围护结构——屋面板、墙面板、包边等

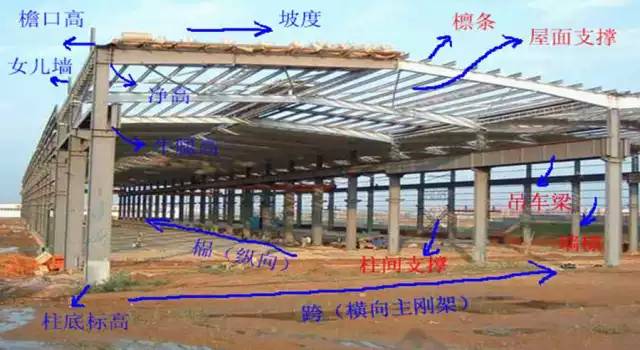

门式刚架名词

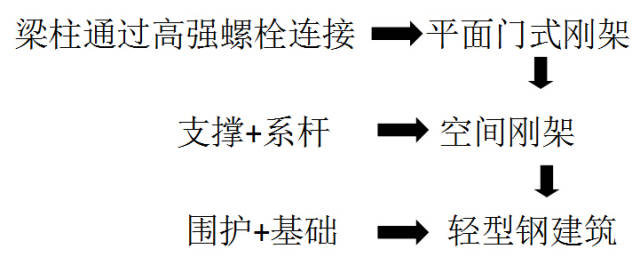

门式刚架结构功能形成原理

一个例子

本工程为单跨单层钢结构建筑

跨度24米,柱距6米,总长度60米,檐口高度6.8米,牛腿标高5.0米,女儿墙标高8.6米;

建筑布置见建筑平面、立面图;

吊车荷载2台

起重量5t

起重量3t

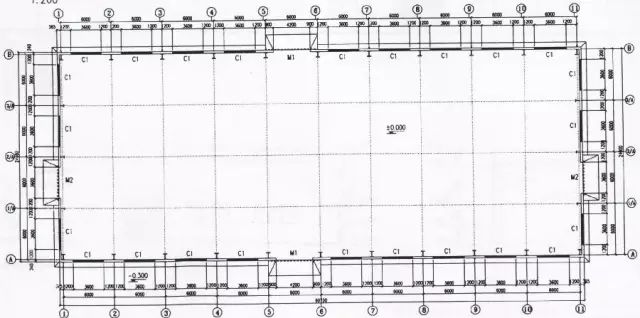

平面布置图

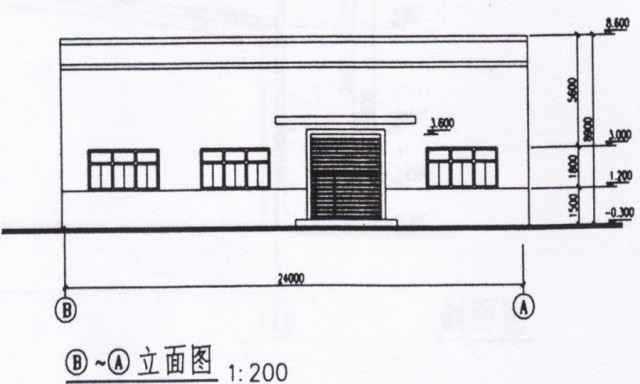

立面布置图

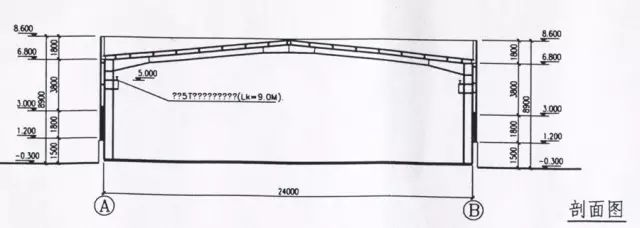

刚架剖面图

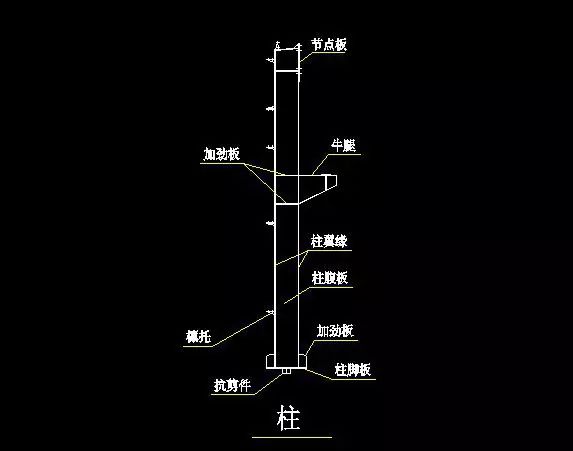

柱的部件

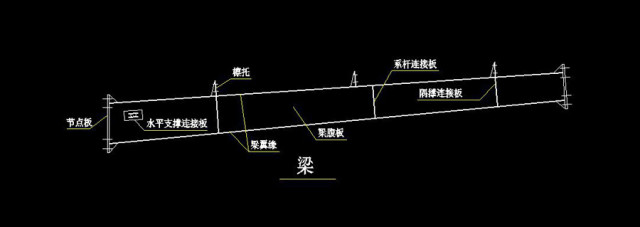

梁的部件

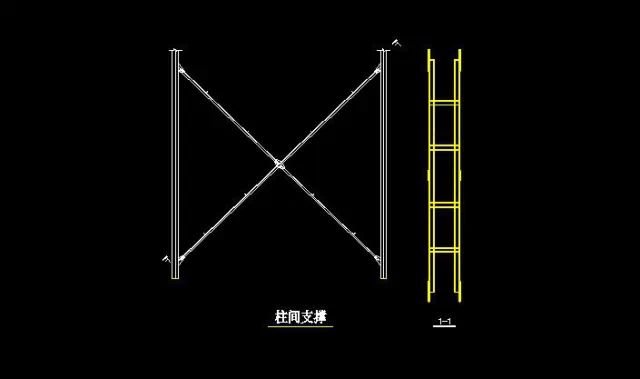

柱间支撑

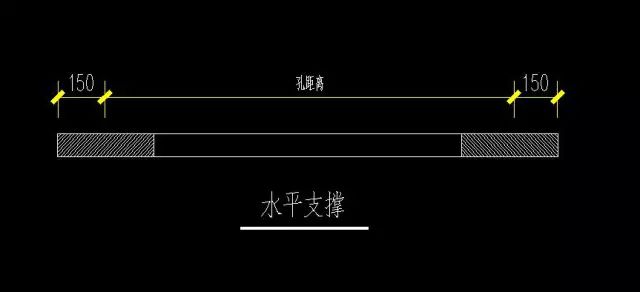

水平支撑

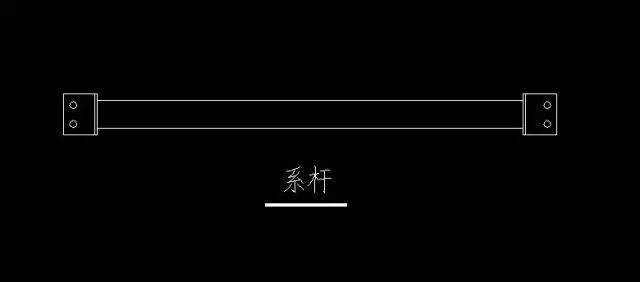

系杆

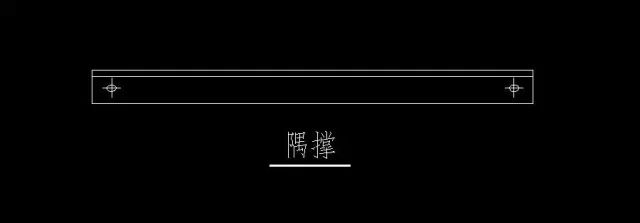

隅撑

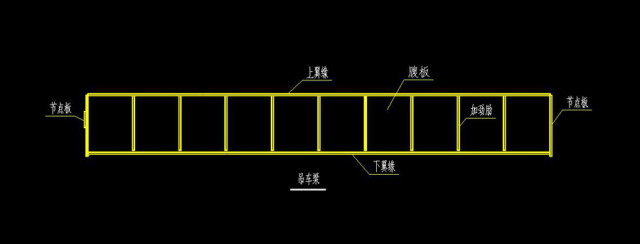

吊车梁

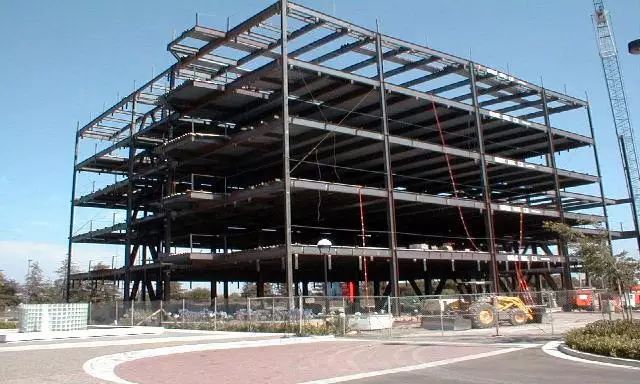

框架组成

主结构——柱、主梁、次梁、女儿墙立柱 、楼梯间的构造柱

次结构——楼面加强件、支撑体系(柱间支撑)、天沟、屋面檩条、墙面檩条、拉条、撑管

连接件——高强螺栓、栓钉、普通螺栓、自攻螺丝、铆钉等

围护结构——屋面板、墙面板、包边等

框架外围尺寸的简介

特殊构件介绍

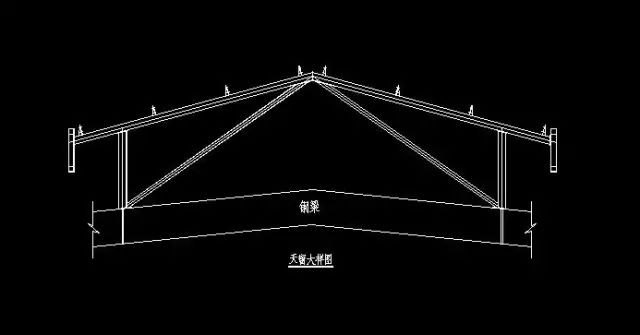

天窗(气楼)——通风、采光、美观的功能,天窗的样式比较多,常用的是人字型和圆弧形

通风器——无动力和有动力两种,它们的构造防水要求比较高

其他一些功能性部件——采光板、窗(塑钢、铝合金)门、落水管、排水沟等,这些东西比较好理解

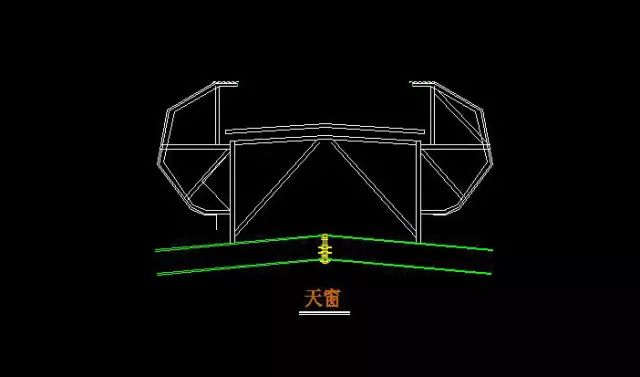

人字型天窗

圆弧型天窗
